Требования к отчету

Отчет по лабораторной работе должен состоять из 5 разделов, отражающих основные этапы разработки программы:

• постановка задачи;
• разработка алгоритма;
• кодирование (соответствующий раздел отчета называется "Текст программы");
• тестирование (соответствующий раздел отчета называется "Анализ результатов");
• использованные источники.

Постановка задачи

В разделе "Постановка задачи" должен быть приведен текст задания и согласованные с преподавателем (заказчиком) уточнения, если они требуются (например, как выводить время 00:03 - 0 часов 3 минуты ночи или 12 часов 3 минуты ночи, или существует ли время 24:00).

Разработка алгоритма

Раздел "Разработка алгоритма" должен содержать следующую информацию:

• краткое описание (обоснование) алгоритма;
• описание входных, выходных и вспомогательных данных с указанием их идентификаторов и типов;
• схему алгоритма, состоящую из двух частей: общей (укрупненной) схемы и уточненной схемы следующих блоков:
  1. Ввод и контроль исходных данных;
  2. Обработка часов;
  3. Обработка минут;
  4. Обработка времени суток.

осторожно

Обратите внимание, что схема алгоритма должна быть оформлена по ГОСТ 19.701-90 (ИСО 5807-85) "Схемы алгоритмов, программ, данных и подсистем".

Пояснения к оформлению схемы алгоритмов

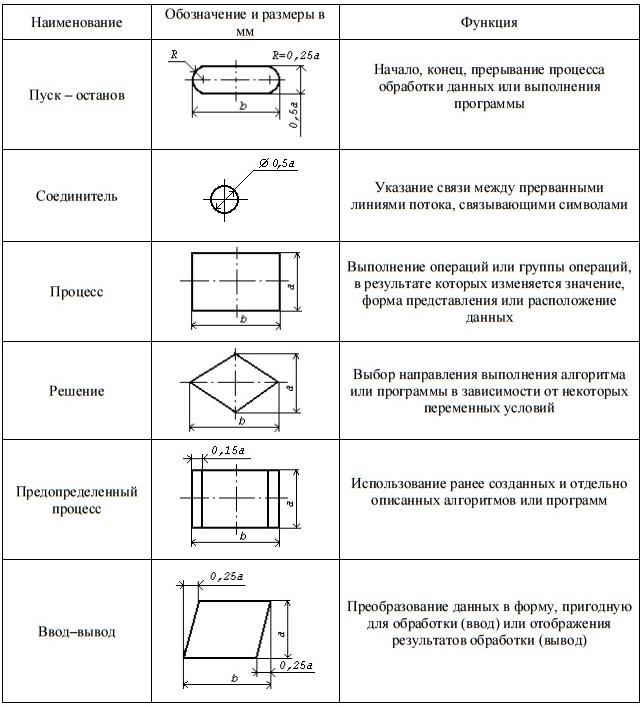

Для отображения алгоритма достаточными будут следующие графические обозначения:

предупреждение

Обратите внимание на то, как по ГОСТ 19.701-90 (ИСО 5807-85) отображается стрелочки между блоками и то, в каких случаях на концах необходимо отображать треугольник.

к сведению

Для подготовки блок-схем рекомендуется использовать программу yEd.

Для отображения циклов можно воспользоваться блоком "Решение" (изобразить цикл в виде блока с проверкой условия завершения цикла).

На обобщенной схеме блоки "Ввод и контроль исходных данных", "Обработка часов" и т.д. можно отобразить в виде блоков "Предопределенный процесс".

Отображение предопределенного процесса - отдельный самостоятельный рисунок с подписью. Никаких ссылок через "Соединитель" между обобщенной блок-схемой и уточненной блок-схемы в этом случае не требуется.

На каждой уточняющей блок-схеме обязательно должны быть отображения начала и конца алгоритма.

Блоки "Процесс" и "Предопределенный процесс" обязательно должны иметь вход и выход.

осторожно

При неоправданном использовании блоков "Соединитель" отчет отправляется на доработку.

На блок-схеме должны отсутствовать конструкции, которые зависят только от конкретного языка программирования. Вместо этого необходимо использовать словесное описание выполняемого действия ("ввод переменных n и b", "вывод переменных b"). Блок-схема должна читаться без знаний о языке программирования.

При обнаружении проблем с изображением любой из блок-схемой при проверке преподавателем отчет отправляется на доработку.
